 SRAM(Static Random Access Memory)은 이번 엔비디아 GTC 2026에서 '추론 전용 칩'의 핵심으로 떠오르며 다시금 주목받고 있다. 투자 관점에서 그 가치를 정확히 판단하려면, 화려한 수식어보다는 이 메모리가 가진 기술적 본질과 한계를 명확히 이해하는 것이 우선일 것 같다. 객관적인 사실을 바탕으로 SRAM의 특징과 이번 AI 칩 구조 변화의 이유를 정리해 보았다.

엔비디아 GTC 2026 의 핵심주제

---

1. SRAM의 기술적 구조와 동작 원리

SRAM은 이름 그대로 '정적(Static)'인 메모리다. DRAM처럼 데이터를 유지하기 위해 주기적으로 전기 신호를 다시 넣어주는 '리프레시(Refresh)' 과정이 필요 없다.

• 셀 구조: 보통 6개의 트랜지스터(6T)로 하나의 셀을 구성한다. 1개의 트랜지스터와 1개의 커패시터로 구성되는 DRAM에 비해 구조가 매우 복잡하고 물리적인 면적을 많이 차지한다.
• 데이터 유지: 전원이 공급되는 동안에는 데이터가 안정적으로 유지된다. 리프레시 동작이 없기 때문에 제어 회로가 단순하고 동작 속도가 매우 빠르다.

SRAM 구조

2. 고성능 추론칩에서 SRAM을 선택한 이유

현재 AI 연산의 병목 현상은 '메모리 대역폭'에서 발생한다. HBM이 아무리 빠르다고 해도 결국 프로세서(GPU/NPU) 외부에 존재하기 때문에 데이터를 주고받는 과정에서 지연(Latency)과 전력 소모가 발생할 수밖에 없다.

• 극강의 속도와 저지연: SRAM은 프로세서 내부에 직접 통합되는 캐시 메모리(L1, L2, L3)로 주로 사용된다. 연산 유닛 바로 옆에서 데이터를 공급하므로 HBM과는 비교할 수 없는 속도를 제공한다.
• 전력 효율성: 데이터를 이동시키는 거리(Distance)가 짧을수록 전력 소모는 기하급수적으로 줄어든다. SRAM 기반의 온칩(On-chip) 메모리 비중을 높이면 추론 시 전성비(전력 대비 성능)를 극대화할 수 있다.

3. SRAM의 치명적인 한계: 면적과 비용

SRAM이 이렇게 좋음에도 불구하고 그동안 전면에 나서지 못한 이유는 '집적도' 때문이다.

• 스케일링의 한계: 로직 공정이 5nm, 3nm로 미세화될 때 트랜지스터 크기는 줄어들지만, SRAM 셀의 크기는 그만큼 줄어들지 않는다. 이를 'SRAM Scaling Wall'이라 부른다. 칩에서 SRAM 비중을 높이면 칩 크기가 너무 커져서 수율이 떨어지고 단가가 치솟는다.
• 용량의 한계: 동일 면적당 저장 용량이 DRAM의 1/10 수준에도 못 미친다. 따라서 수십 GB 단위의 모델 파라미터를 담아야 하는 AI 연산에서 SRAM만으로는 한계가 명확하다.

4. 하이브리드 본딩이 필요한 기술적 배경

엔비디아가 이번에 들고 나온 해법은 'SRAM을 옆으로 늘리지 말고 위로 쌓자'는 것이다. 기존의 로직 칩 위에 SRAM 전용 다이(Die)를 수직으로 적층하는 방식이다.

• Cu-to-Cu Direct Bonding: 적층 시 기존의 솔더볼(Bump)을 사용하면 연결 부위의 부피 때문에 신호 손실이 생기고 적층 높이에 제한이 생긴다. 하이브리드 본딩은 구리 배선을 직접 연결하여 데이터 통로를 수천 개 이상으로 늘리면서도 칩 두께는 획기적으로 줄인다.
• 한화세미텍의 역할: 바로 이 지점에서 한화세미텍의 하이브리드 본더가 등판한다. 나노미터 단위의 오차 없이 두 칩의 구리 단자를 정렬하고 접합하는 기술은 현재 반도체 후공정에서 가장 난도가 높은 핵심 기술이다.

---

요약: SRAM 기반 칩의 핵심 팩트

• 장점: 리프레시 불필요, 압도적 속도, 낮은 추론 지연 시간.
• 단점: 낮은 집적도(면적 많이 차지), 미세공정 전환 시 비용 급증.
• 돌파구: 칩렛 구조를 통한 SRAM 수직 적층 → 하이브리드 본딩 수요 폭증 (가능성).

결국 SRAM의 기술적 한계(면적 문제)를 해결하기 위한 '적층 기술'이 이번 GTC 2026의 진짜 주인공이 될 가능성이 높다. 이 흐름 속에서 한화세미텍과 같은 하이브리드 본딩 장비가 엔비디아의 새로운 아키텍처에 얼마나 깊숙이 관여하느냐가 향후 관련 기업 주가의 향방을 결정지을 핵심 변수가 될 것 같다.



HBM에 미칠 영향: 위협인가, 동반 성장인가?

시장의 가장 큰 공포는 "엔비디아가 SRAM 칩을 쓰면 HBM 수요가 꺾이는 것 아니냐"는 것이다. 하지만 기술적 맥락을 짚어보면 이건 '대체'가 아니라 '분업'에 가깝다.

구분	HBM (High Bandwidth Memory)	SRAM (On-chip Memory)
역할	거대한 데이터를 저장하고 공급 (창고)	실시간 연산 데이터를 초고속 처리 (작업대)
영향	학습(Training) 및 대규모 LLM 추론에 필수	에이전트 AI 등 초저지연 추론에 특화
전망	16단~20단 고적층으로 용량 확대 지속	칩렛 구조를 통한 수직 적층 비중 증가

결론적으로 HBM 수요가 줄어들 가능성은 낮다. 오히려 AI 서비스가 고도화되면서 '학습은 HBM 기반 GPU'가, '실시간 응답(추론)은 SRAM 기반 전용 칩'이 담당하는 이종 아키텍처 시대가 열리는 것이다. 메모리 업계 입장에서는 HBM이라는 캐시카우를 유지하면서, 동시에 SRAM 적층이라는 새로운 공정 장비 수요가 발생하는 '더블 호재'로 갈 것으로 예상된다.

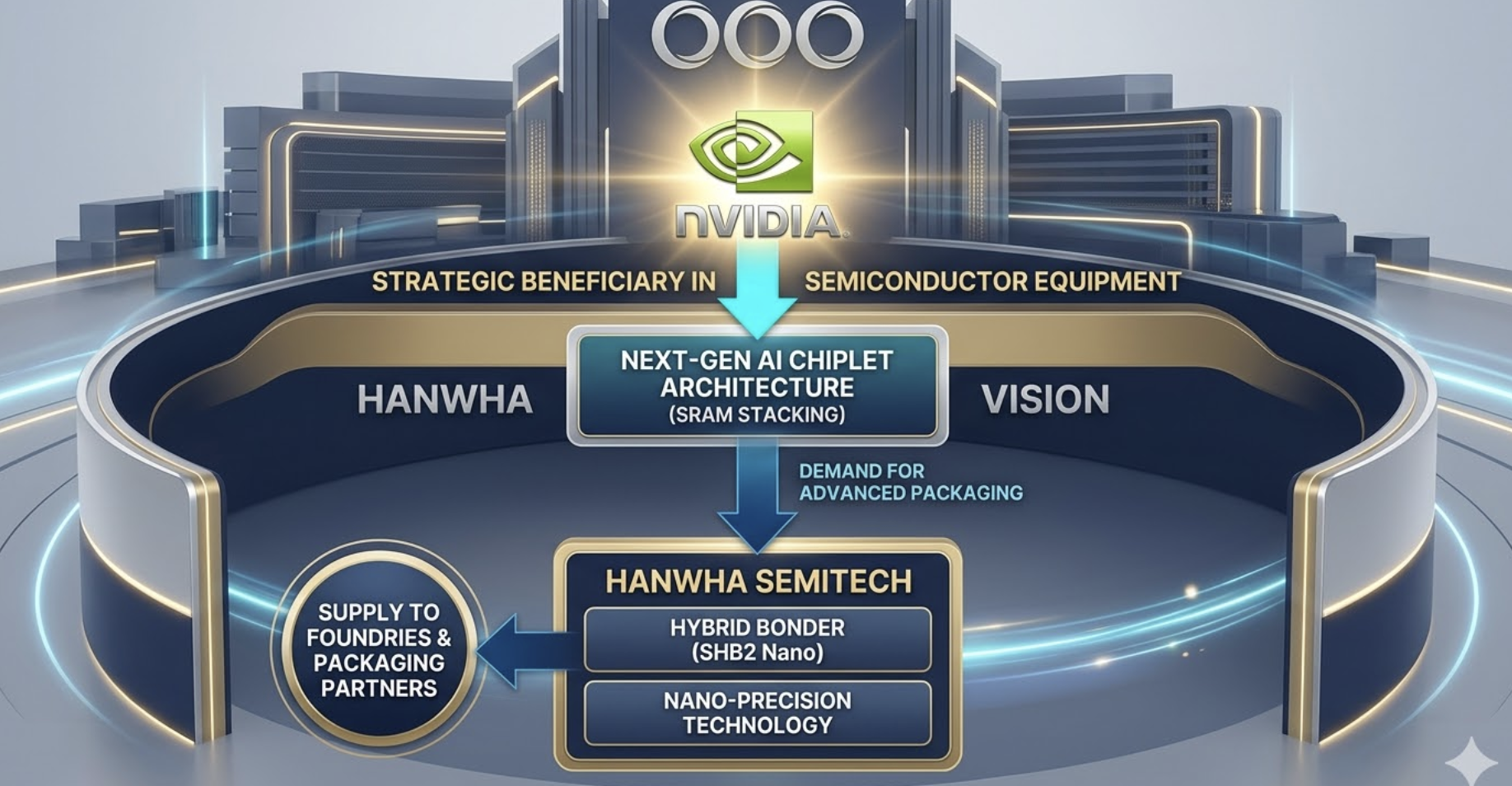

한화비전과 한화세미텍의 수혜 구조
